EHV-05 产生的高压电压波动

浏览次数：614次打印次数：280次发布日期：2025-10-11 来源：航裕

EHV-05 产生的高压电压波动
测试的目的是验证组件产生的HV电压动态(变化率)是否在规定的范围内，并且在作为测试一部分的功率跳跃期间，HV功能状态不会改变。

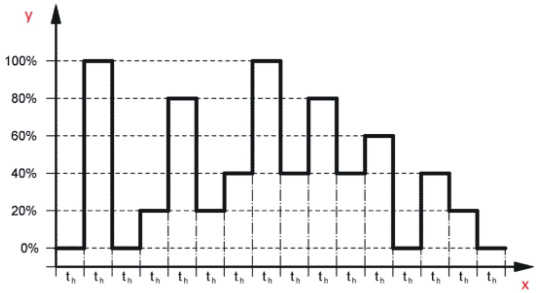

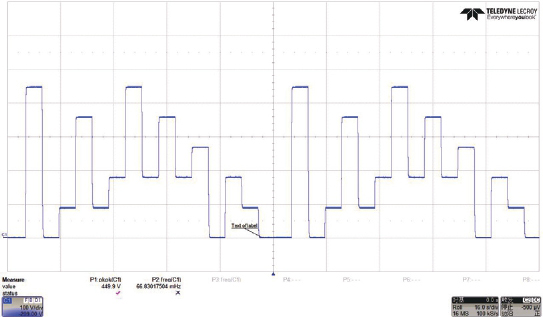

EHV-05 产生的高压电压动态曲线	实测图

EHV-05 产生的高压电压动态测试参数
DUT操作模式	操作最小值到最大值
高压电压	V_opmin、V_N.HV、V_opmax.HV
低压电压	V_op
高压电源内阻	R_iHV按照下表
控制信号	S_P.HV=0%-操作最小值模式 S_P.HV=100%-操作最大值模式
保持时间	t_h≥5s 至少与被测件的功率和运行达到稳定状态以及记录所有测量值所需的时间相同
高压电压变化率限值	450-VDC电力系统：ΔV_HV/Δt≥15V/ms 900-VDC电力系统：ΔV_HV/Δt≥30V/ms 或根据部件性能规范
温度	Tmax与Tcool,max, Trt与Tcool，Tmix与Tcool,mix
循环次数	3
被测件数目	6
内阻作为温度的函数
T_min	R_iHV=200mΩ
T_RT	R_iHV=100mΩ
T_max	R_iHV=50mΩ
