EHV-06 系统高压电压波动

浏览次数：591次打印次数：311次发布日期：2025-10-11 来源：航裕

EHV-06 系统高压电压波动
新能源汽车高压系统必须验证高压部件在高压系统中承受最大高压电压动态(高压电压变化率) 时的稳健性。

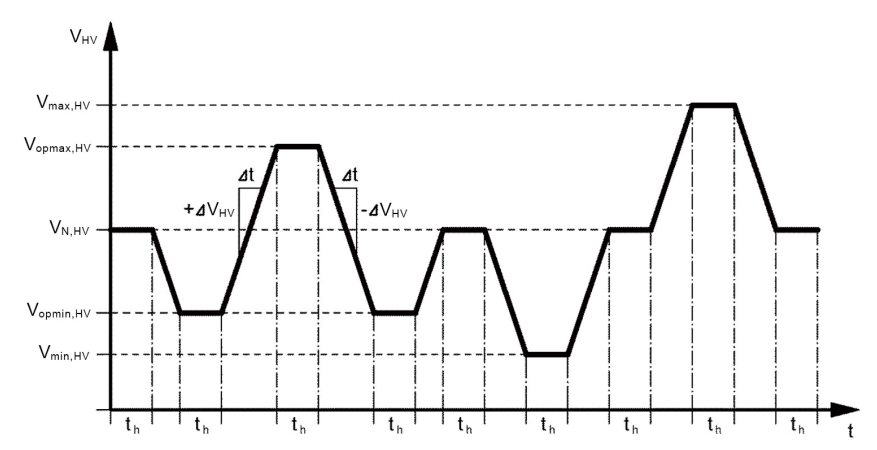

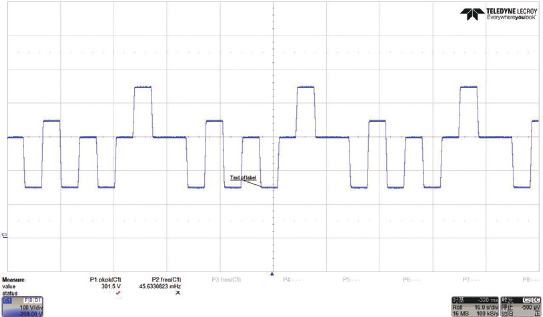

EHV-06 系统高压电压动态曲线	实测图

EHV-06 系统高压电压动态测试参数
DUT操作模式	操作最大值
高压电压	如上图
低压电压	V_op
高压电源内阻	R_iHV=0mΩ
保持时间	t_h≥5s 至少与被测件的功率和运行达到稳定状态以及记录所有测量值所需的时间相同
高压电压变化率限值	450-VDC电力系统：ΔV_HV/Δt≥20V/ms 900-VDC电力系统：ΔV_HV/Δt≥40V/ms 或根据部件性能规范
温度	Tmax与Tcool,max, Trt与Tcool，Tmix与Tcool,mix
循环次数	3
被测件数目	6
